单相接地管理系统

CQJX接地管理系统是集故障回路选线、单相接地处理、过电压抑制、母线电压监测 及故障在线录波等功能的综合故障管理系统，以实现故障的快速控制和智能处理，同时满 足故障远程诊断、智能分析和大数据存储等电力物联网建设软硬件条件。本系统适用于采 用中性点不接地或申性点经消弧线圈接地的电缆电网、架空电网以及混合电网。

CQJX单相接地管理系统是在小电流接地运行方式逐渐不能完全满足电力系统发展现 状和供电可靠性要求的背景下，利用快速幵关投术和消弧选线专用算发的技术沉淀，结合 大电流接地运行方式选线准确率高的基本原则幵发的。既保持了中压中性点非有效接地系 统的供电可靠性优势，又解决了电网发展造成的选线准确率低、接地电流大、弧光过电 压、谐振过电压、电缆放炮、智能化水平低等一系列问题。

CQJX单相接地管理系统是在小电流接地运行方式逐渐不能完全满足电力系统发展现 状和供电可靠性要求的背景下，利用快速幵关投术和消弧选线专用算发的技术沉淀，结合 大电流接地运行方式选线准确率高的基本原则幵发的。既保持了中压中性点非有效接地系 统的供电可靠性优势，又解决了电网发展造成的选线准确率低、接地电流大、弧光过电 压、谐振过电压、电缆放炮、智能化水平低等一系列问题。

（1）瞬时电流注入法选线功能（CQJX-Z选线柜）

系统发生单相接地故障时，利用单相快速开关20ms内将接地变投入，由小电流接地方 式转换为大电流接地方式，向接地线路注入接地电流，辅助选线控制器在40ms内100%准 确选出故障线路后，再利用快速开关10ms内退出注入的电流，避免对系统造成扰动；

选线后支持就地告警、后台报文、远程跳闸等多种处理方式。

（2）干预型消孤功能（CQJX-X）肖弧柜）

系统发生单相接地故障时，利用相控快速幵关或真空接触器在60ms内在变电站端将故 障相可靠的金属接地，强制转移接地电弧电流，使故障点熄弧，避免非故障相过电压击穿 和电缆的热烧损；

对于电网的单相接地电流向上兼容范围至1250A;

对于电网的瞬时性故障和永久性故障具有自适应功能，瞬时性故障免维护恢复运行, 永久性故障可维持运行2小时；

具备可靠的异相接地短路跳闸功能。

（3）全电压检测录波功能（CQJX-」监测柜）

系统电压监测功能（即PT柜功能）；对电压越限、断线、接地、谐振、谐波、电压暂 降等故障输出报警信号、故障记录并录波；对系统过电压特别是铁磁谐振过电压抑制功 能，防止烧PT爆保险的事故；

（4）智能化功能

CQJX单相接地管理系统的控制单元功能强大，针对复杂系统配置不同的保护功能与 自动化控制选项，整个运行过程无需人为就地操作，智能化水平高。

1、装置的构成

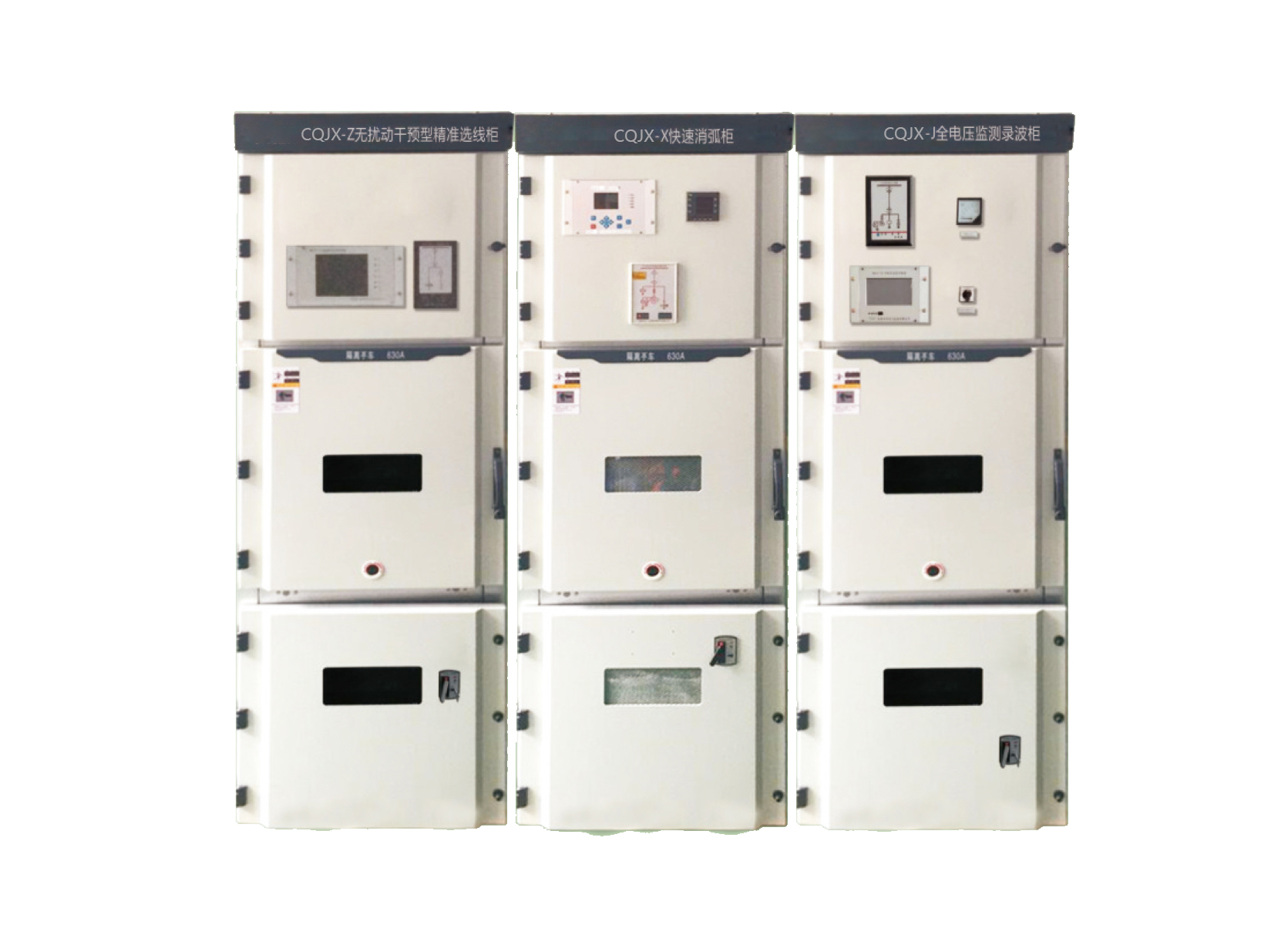

如下图1所示，CQJX-Z选线柜、CQJX-X消弧柜、CQJX-J监测柜配合使用构成一套完 整的CQJX单相接地管理系统。

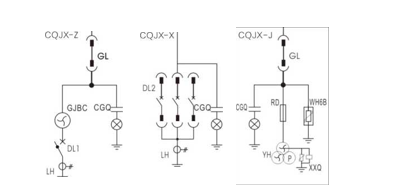

GL：隔离手车或隔离幵关，GJBC高阻抗接地变压器，DL1快速单相真空断路器，DL2三 相相控快速断路器（或真空接触器+高压限流熔断器组合），CGQ带电传感器，LH零序电流 互感器，YH电压互感器，RD焰断器，WH6BA柱式过电压保护器，XXQ-次消谐器。

2、装置工作原理

系统正常运行时，CQJX型单相接地管理系统中DL1接地变开关、DL2消弧幵关均为分闸状 态，系统以中性点不接地方式运行并通过YH电压互感器监测皂线电压，满足普通PT柜功能并 对系统电压越限等故障具备报警功能，同时控制单元采集各馈线回路的零序电流并分析。

当发生单相接地故障时，CQJX系统的控制单元通过YH电压互感器信号突变和对各馈 线回路零序电流信号的采集分析，采用U&I双判据复合算法在20ms内准确无误的判断接地 故障，并发出DL1接地变开关的合闸指令。DL1在10ms内合闸投入接地变，将系统转换为大 电流接地系统，向故障线路的零序回路注入瞬时电流，控制单元通过最大增量法和注入电 流幅值最大法在10ms内准确选出故障线路。
